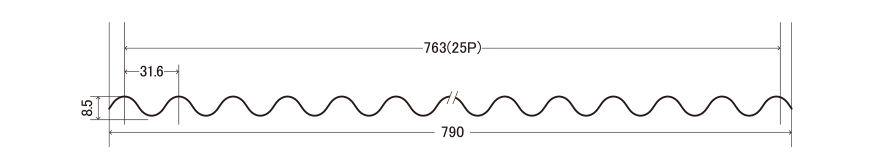

丸波（25山）
主に農業関連の案件に対して使用されており、
左右どちらからでも施工できるのが特徴の成型板です。
-
●使用板厚：0.27・0.35・0.4
●働き幅：731mm（1山重ね合わせ）
●使用材料：カラー鋼板・ガルバリウム鋼板
●最短寸法：700mm特徴
カラー鋼板による加工
特にカラー鋼板で加工すると、斬新で見違えるような意匠建材に変身し、外装、天井、間仕切、柱巻などに活用すると、重厚感と華麗な高級感を演出できます。亜鉛鉄板による波加工
カラーのほか、亜鉛鉄板（0.27～0.4）まで、定尺のものから幅広く成型可能です。施工がしやすい
一般の方でも施工のしやすい形となっております。 -

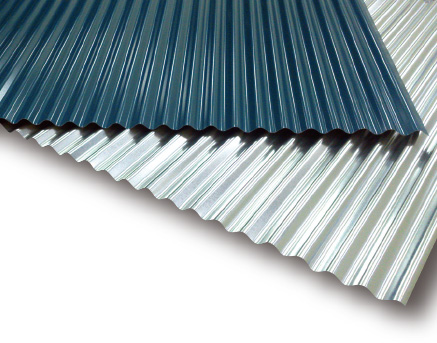

[写真] 上：カラー、下：亜鉛
※専用ケミカル面戸もご用意しております

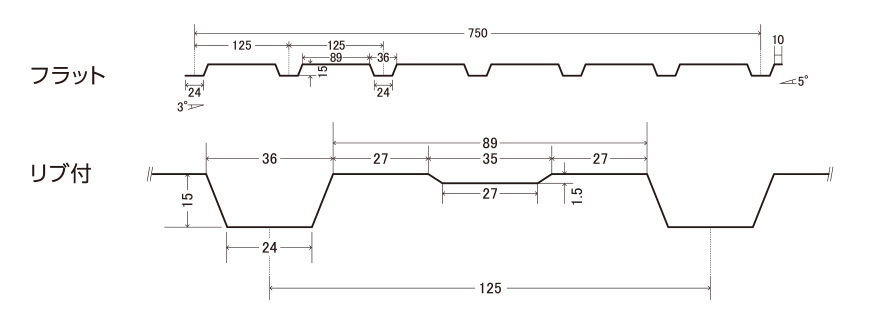

角波（750）
主に工場、農業案件に使用されており、コストパフォーマンスに優れた
外壁材として知られている成型板です。
フラット・リブ付の2タイプあり、裏通しも可能な仕様です。
-
●使用板厚：0.27・0.35・0.4・0.5
●働き幅：750mm（原板幅914mm）
●使用材料：カラー鋼板・ガルバリウム鋼板
●最短寸法：750mm特徴
あらゆる建物にマッチ
工場、倉庫、体育館などの大型建造物から一般住宅まで美しい外装デザインを演出します。下地は自由
下地は木造、鉄骨どちらでも可能です。 -

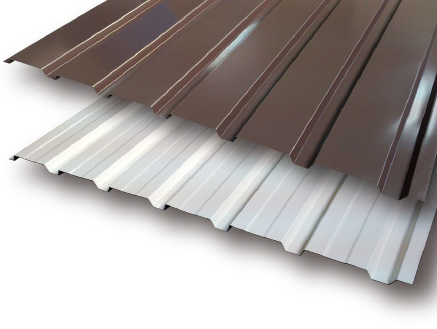

[写真] 上：カラー、下：亜鉛
※専用ケミカル面戸もご用意しております
横葺（180幅・230幅）
従来の縦ラインに対して横の直線を強調する成型板。
馳掛け工法は雪が落ちやすくスガ漏りや結露を防ぎ、耐風圧性が高い仕様となっております。
屋根だけでなく外壁にも使用可能です。
フラットルーフ（可変式）
吊子一体型で防水性に優れた形状で
無落雪屋根や勾配の緩い屋根に効果を発揮します。
●使用板厚：0.35・0.4
●働き幅：455mm（原板幅610mm）※最大値455mm～最小値380mm
●使用材料：GLカラー鋼板

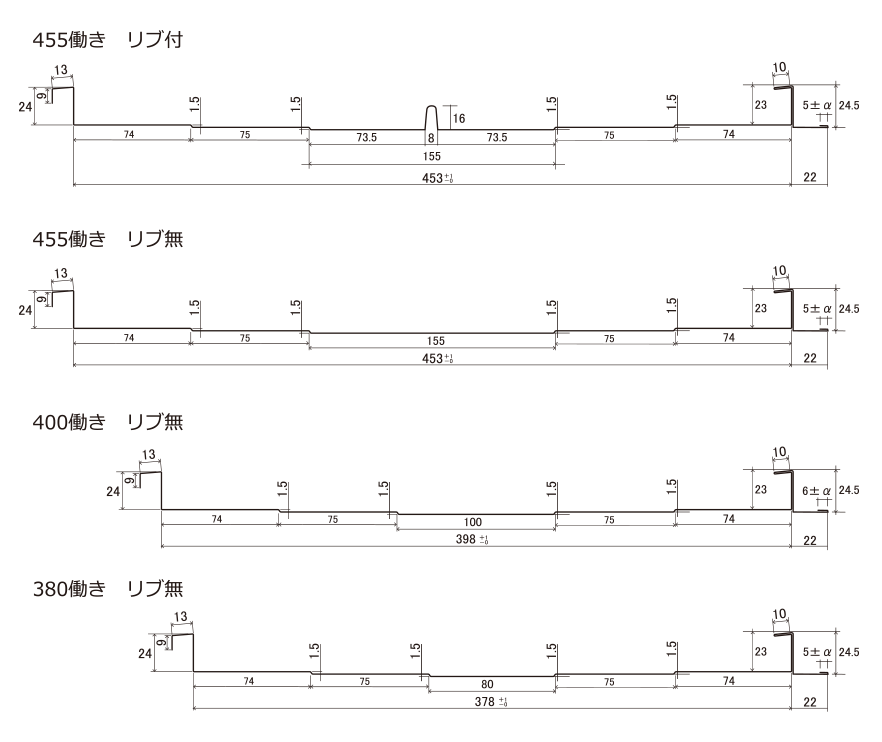

●最短寸法：700mm働き 原板幅 テープ パテ 455働き リブ付 610mm ○ ○ 455働き リブ無 587mm ○ ○ 400働き リブ無 533mm ○ ○ 380働き リブ無 512mm ○ ○ 特徴
防水性
吊子一体型なので防水性は他の成型品に比べ優れています。寒冷地、積雪地帯
無落雪屋根を始め緩やかな勾配の屋根に十分効果を発揮します。-
※リブの有無、テープ有無、パテの有無、ご指定出来ます。
フラットルーフ CADデータダウンロード
●フラットルーフ 455働き リブ付（JWW形式／26KB）
●フラットルーフ 455働き リブ無（JWW形式／25KB）
●フラットルーフ 400働き リブ無（JWW形式／27KB）
●フラットルーフ 380働き リブ無（JWW形式／27KB）

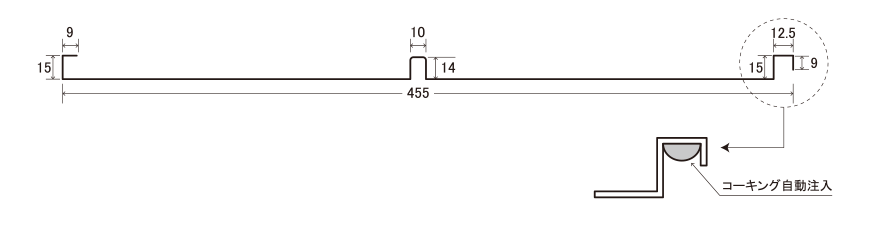

蟻掛葺
バタつきによる板鳴りの防止効果と耐風圧性を兼ね備える工法。
成型板の溝板中間部にリブを付けており、風の強い地域に有効な屋根材となっております。
シンプルな仕上がりの為、施工が早く経済性の高い仕様です。
-
●使用板厚：0.35・0.4
●働き幅：455mm（原板幅530mm）
●使用材料：GLカラー鋼板
●最短寸法：500mm特徴
強風に対する抵抗力、耐久性
風に対する抵抗力を高める為、また板鳴りや溝板の浮き上がりを防ぐ為に中央リブを付けました。 -

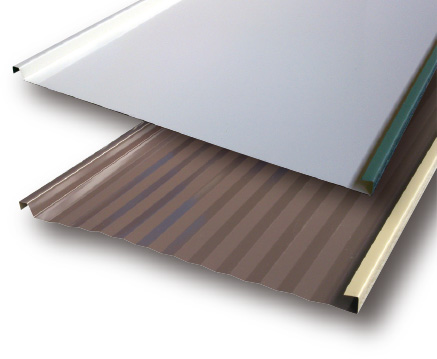

立平葺（可変式）
屋根では一般的に使われているシンプルな成型板で、
デザイン性から壁にも多く使用されており、働きは3タイプに使い分け出来ます。
シンプルな仕上がりの為、施工が早く経済性の高い仕様です。
●使用板厚：0.35・0.4
●働き幅：249mm・298mm・400mm
●使用材料：カラー鋼板
●最短寸法：600mm

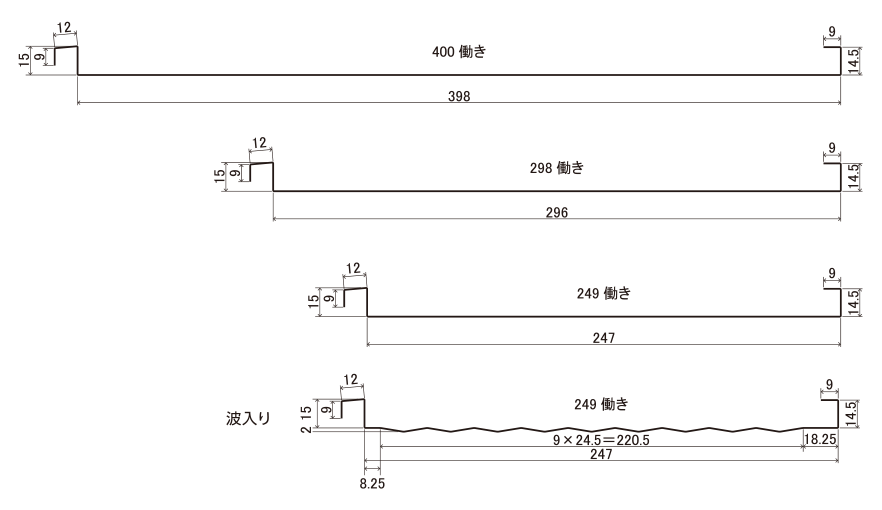

●働き幅400mmのみパテ入れが可能です。働き 原板幅 波入り フラット 壁 屋根 パテ入り 400働き 455mm ○ ○ ○ ○ ○ 298働き 353mm ○ ○ ○ ■ × 249働き 304mm ○ ○ ○ ■ × ※■はパテ機による注入が出来ない為、現場での注入となります。
-

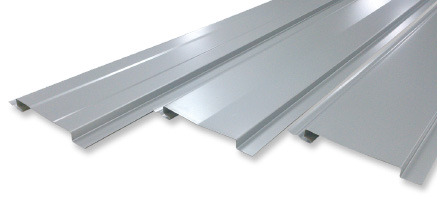

[写真] 上：フラット 下：波入り

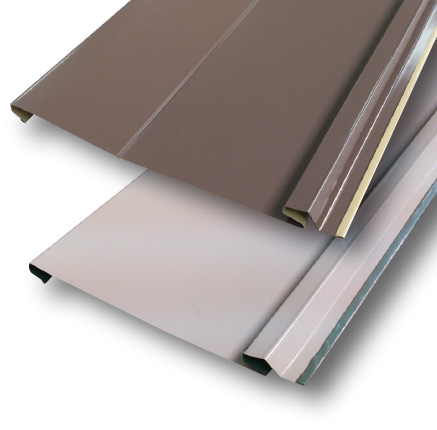

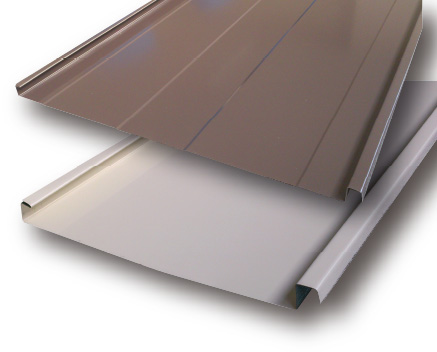

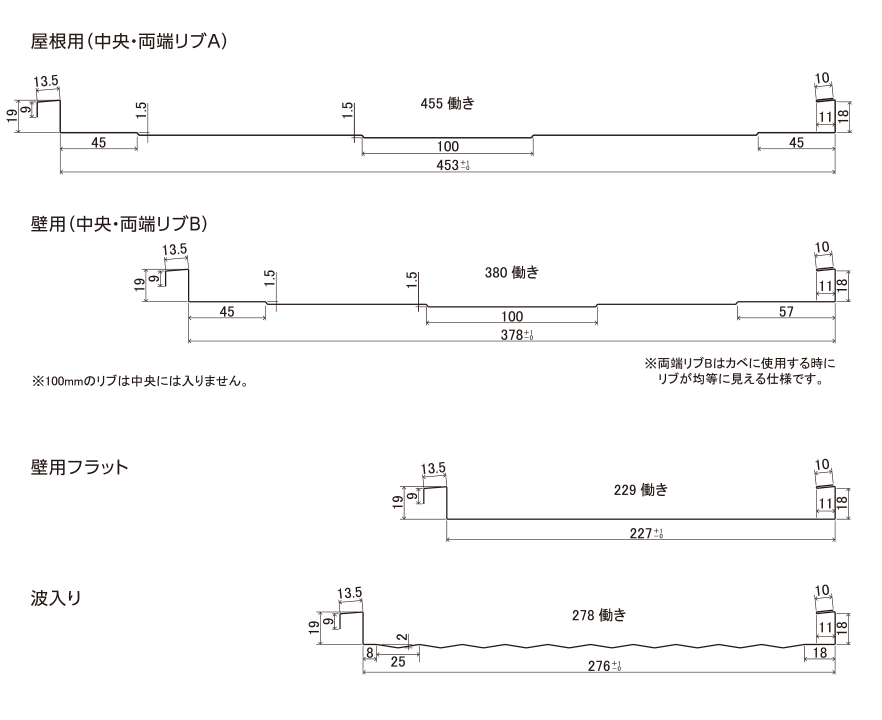

平成ルーフ（可変式）
高い防水性があり陸屋根でもスガ漏りに強い仕様です。
可変式の成形機で屋根だけではなく外壁にも使用可能な利便性のある成型です。
●使用板厚：0.35・0.4
●働き幅：229mm・278mm・380mm・455mm
●使用材料：カラー鋼板
●最短寸法：600mm
●波入りはどの働き幅（4種類）でも可能です。働き 原板幅 波入り テープ パテ 455働き 530mm ○ ○ ○ 380働き 455mm ○ ○ ○ 278働き 353mm ○ ○ ○ 229働き 304mm ○ ○ ○ -
[写真] 上：中央両端リブ 下：フラット
※発注時に屋根用、壁用をご指定下さい
平成ルーフ CADデータダウンロード
●平成ルーフ リブA（JWW形式／24KB）
●平成ルーフ リブB（JWW形式／25KB）
●平成ルーフ 壁用フラット（JWW形式／21KB）
●平成ルーフ 波入り（JWW形式／26KB）
スパンドレル（可変式）
屋根や壁・屋外看板などの幅広い用途が可能な成型板です。
可変式による働き幅の変更、フラットタイプ、M型タイプ、平リブ型等
用途に合った意匠チェンジが可能です。
-
●使用板厚：0.35・0.4・0.5
●働き幅：目地無し（105mm・145mm）
目地有り（110mm・155mm）
Ｍ型目地無し（114mm）
Ｍ型目地無し（104mm）
●使用材料：カラー鋼板
●最短寸法：最短寸法：目地無し700mm
目地有り1000mm
●形状：Ｆ型・平リブ型・Ｍ型（働き指定のみ） -
[写真] 左：平リブ型 中：M型 右：F型
スパンドレル CADデータダウンロード
●スパンドレル 標準スパンM型 目地有 働き幅115mm（JWW形式／22KB）
●スパンドレル 標準スパンM型 目地有 働き幅155mm（JWW形式／22KB）
●スパンドレル 標準スパンF型 目地無し 働き幅105mm（JWW形式／20KB）
●スパンドレル 標準スパンF型 目地無し 働き幅145mm（JWW形式／20KB）
●スパンドレル 標準スパンF型 目地有 働き幅115mm（JWW形式／20KB）
●スパンドレル 標準スパンF型 目地有 働き幅155mm（JWW形式／20KB）

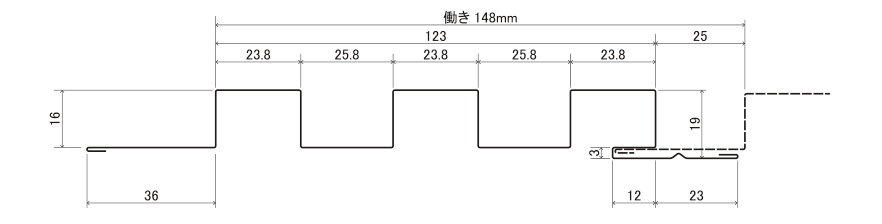

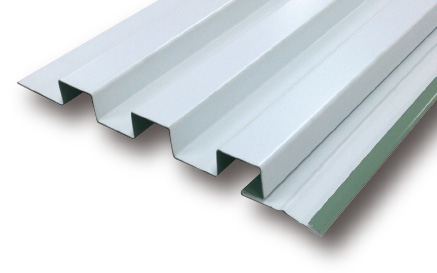

角スパン
光の陰影で奥行きが出てシャープな印象を与える意匠と
強い強度を持つ成型板です。
-
●使用板厚：0.35・0.4・0.5
●働き幅：148mm（原板幅304mm）
●使用材料：カラー鋼板
●最短寸法：600mm特徴
内装、外装材として幅広い用途に
内装、外装に幅広い用途に対応でき、働き幅が広く、ボルトレス加工なので経済的能率も上がります。 -

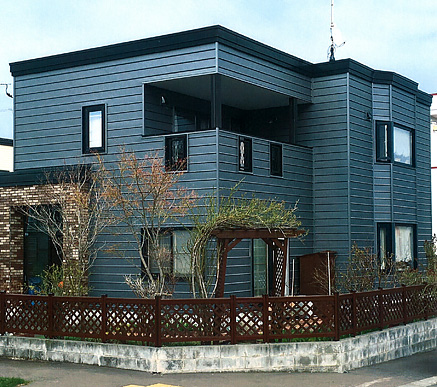

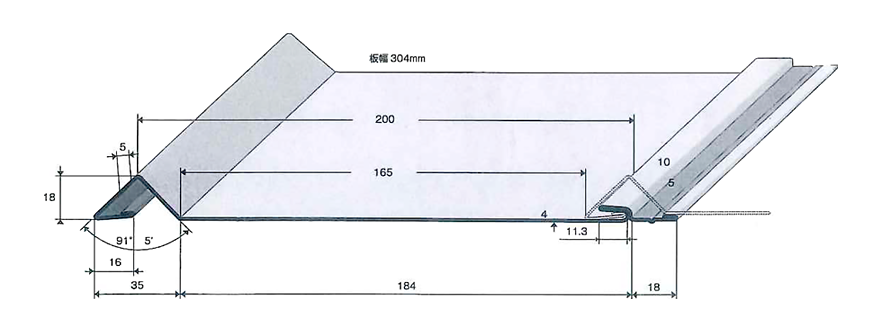

ガルフォルテ®
ボルトレス工法で個性的な金属らしいシャープなライン、
陰影による魅惑なシーンを演出。
-
●働き幅：標準 200mm（原板幅304mm）
板厚 ★対応板厚（0.35～0.6）
広幅 249mm（原板幅353mm）
☆対応板厚（0.35～0.4）
狭幅 160mm（原板幅265mm）
☆対応板厚（0.35～0.4）
●使用材料：雪印カラー鋼板
●最短寸法：1000mm特徴
外装材としてはもとより、内装材としても最適です
ガルフォルテ🄬は北海鋼機株式会社の登録商標です。
縦・横張り可能な金属サイディング。
横張の際、谷部に埃が溜まりにくく汚れが付きにくい。
標準タイプでは働き幅200mmです。
※オプションで可変可能、事前にご相談下さい。（160mm×250mm） -

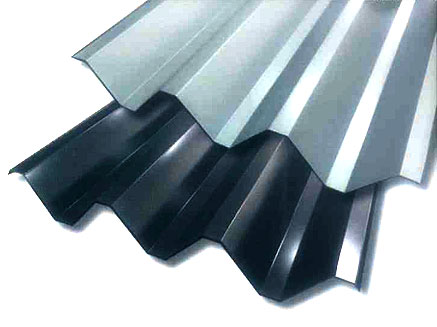

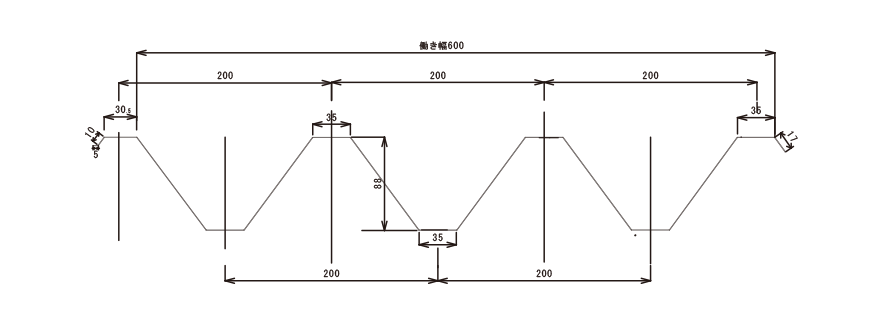

ルーフデッキ88
店舗・ガレージ・カーポート・工場倉庫の屋根に幅広く使用できる
エコノミータイプの重ね葺き折板です。
-
●使用板厚：0.6・0.8
●働き幅：600mm（原板幅914mm）
●使用材料：カラー鋼板
●最短寸法：2000mm -
